自贴式调光膜使用说明书

http://www.tiaoguangbolimo.com 2016年05月12日

自贴式调光膜分为3层,分别为背胶保护膜1(标示为在贴膜前撕掉的那一面膜),调光膜保护膜3(标示为贴好膜后撕掉的那一面膜)。

图1:


(图1)为背胶保护膜,3为调光膜保护膜,4为背胶,5、6为ITO膜,2为4、5、6组合成的自贴式调光膜。①揭保护膜时请小心,切勿将4、5、6分离和②请揭开保护膜使用是标签贴纸。



贴膜步骤指南(采用干贴法)

1)贴膜之前必须先对室内环境进行清洁,清扫室内灰尘,并喷洒水雾,减少室内扬灰;

2)清洁目标玻璃表面,用专用刮板工具和玻璃水将玻璃表面完全清理干净;禁止将水残留在玻璃上

3)将玻璃表面擦干后,揭掉小部分1背胶保护膜(膜四个角有贴纸:①请揭开保护膜,将背胶贴于玻璃),并将保护膜小心貼附在目标玻璃表面;

4) 用专用刮板工具将小部分背胶紧紧贴于玻璃表面并贴平,撕小部分贴小部分(便于驱赶气泡)。

5)全部贴完后,将准备好的线路焊接到调光膜电极位露出膜外的铜片上;

6)焊接完并测试好之后,揭掉3调光膜保护膜(膜四个角有贴纸:②请揭开保护膜使用),并用专用玻璃胶封边。

注:在贴膜过程中,如发现大颗粒的异物被貼附在背胶与玻璃之间,可慢慢将调光膜背胶面揭起再将异物取出后重新再贴(注意要保护环境、工具干净,背胶面勿占贴到其他物品)。



电路安装指南

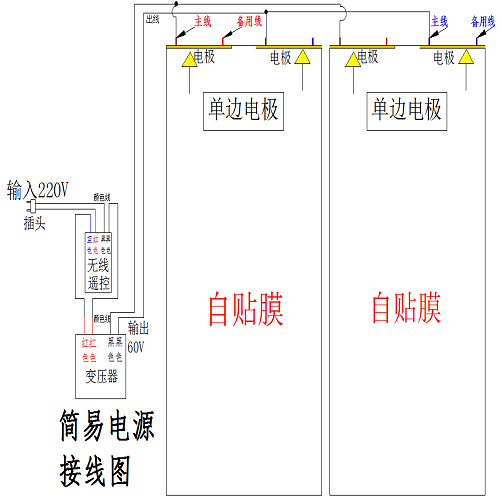

电路安装请严格按照下图所示进行安装



1、图中电源控制器上的序号为产品上电源接线口所标序号,请严格按照图纸所示进行电路安装:1、2端子接交流电源220V(输入),3、4端子接于开关,禁止接上电源或调光膜,5、6端子(输出)接自贴膜端子。



2、图中电源控制器上的接线按颜色线分开,请严格按照图纸所示进行电路安装:无线遥控的红、黑色线接交流电源220V(输入),变压器的两根黑色线(输出60V)
